SC-Series

SC Series

Αυτόματη Μηχανή Κοπής Μεταλλικών Ρολών με Τροφοδοσία Coil

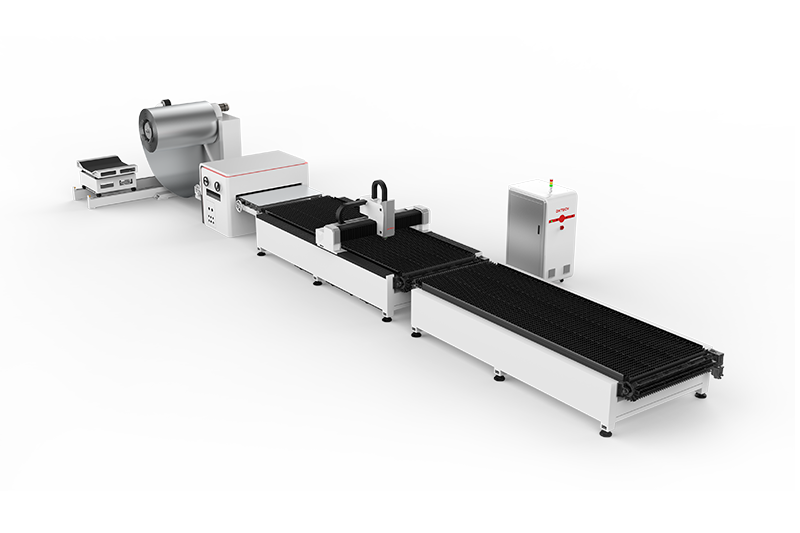

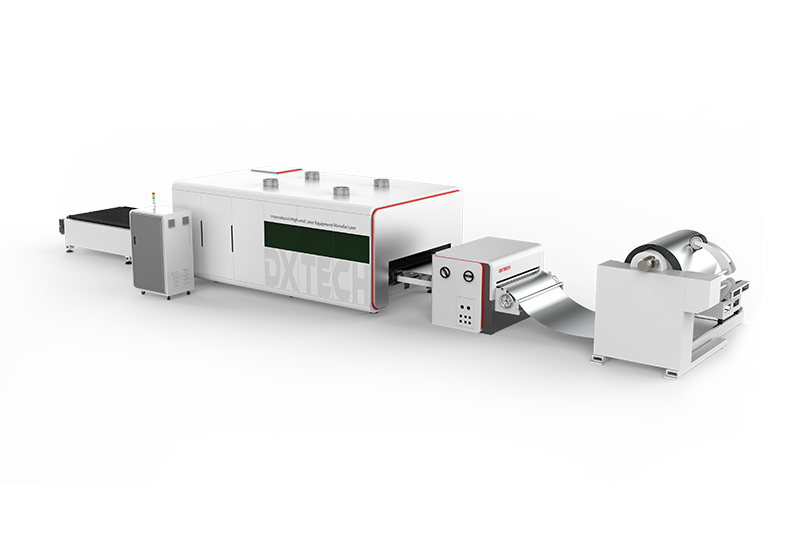

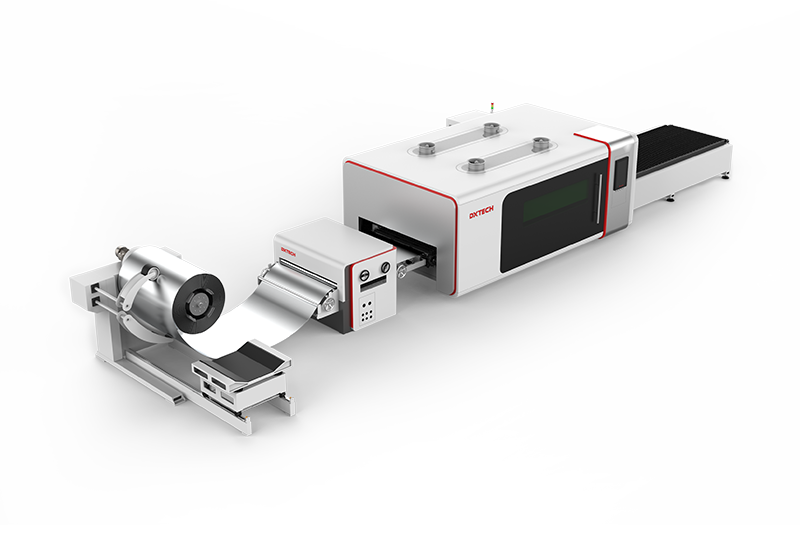

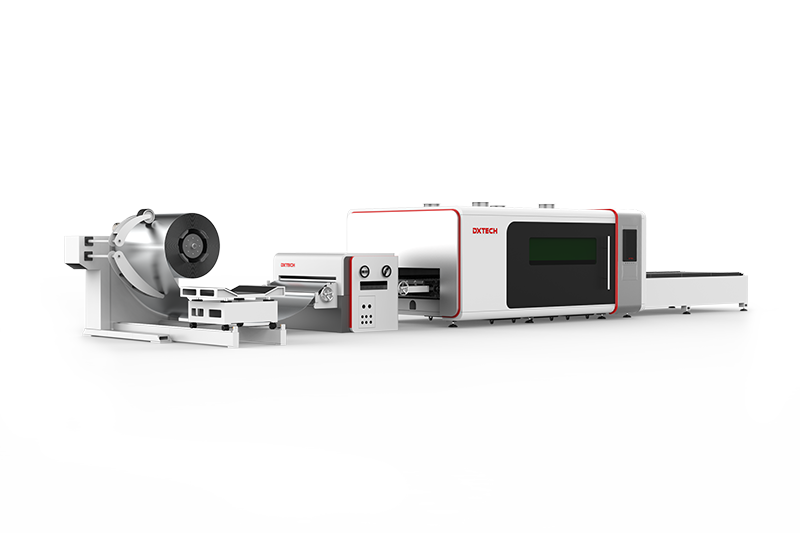

Το σύστημα κοπής από ρολό με λέιζερ οπτικών ινών συνδυάζει μηχανή κοπής λέιζερ οπτικών ινών με σύστημα αυτόματης τροφοδοσίας μεταλλικού ρολού, δημιουργώντας μια αποδοτική λύση κοπής απευθείας από ρολό. Ο πλήρως αυτοματοποιημένος σχεδιασμός όλης της διαδικασίας —φόρτωση, ξετύλιγμα, ίσιωμα, κοπή— εξοικονομεί εργατικό δυναμικό, επιτρέπει καθαρή κοπή του ρολού χωρίς φύρα και βελτιώνει την αξιοποίηση της λαμαρίνας.

Πλεονεκτήματα

Φόρτωση υλικού έως 20 t

Το βάρος φόρτωσης φτάνει τους 20 τόνους, ξεπερνώντας το όριο των 3 τόνων του συνήθους εξοπλισμού — έως 6 φορές μεγαλύτερη απόδοση τροφοδοσίας.

Αποτελεσματική εκτόνωση τάσεων

Μετά το ξετύλιγμα του ρολού, η λαμαρίνα ισιώνεται από τη μονάδα ισιώματος, όπου εξαλείφονται οι εσωτερικές τάσεις. Έτσι το φύλλο είναι πιο επίπεδο και η κοπή καλύτερη.

Σύστημα μετάδοσης υψηλής ακρίβειας

Το σύστημα μετάδοσης υπερυψηλής ακρίβειας τροφοδοτεί τη λαμαρίνα με ακρίβεια περίπου ±0,5 mm, εξασφαλίζοντας υψηλότερη ακρίβεια κοπής.

Πλήρως αυτοματοποιημένη γραμμή παραγωγής

Από την τροφοδοσία, το ξετύλιγμα και το ίσιωμα έως την κοπή και την εκφόρτωση, όλη η διαδικασία είναι αυτοματοποιημένη, με μηδενική σπατάλη υλικού από το ρολό και καλύτερη αξιοποίηση της λαμαρίνας.

Ευελιξία στο μήκος κοπής

Η γραμμή παραγωγής από ρολό ξεπερνά το όριο μήκους κοπής των συμβατικών μηχανών λέιζερ, κάτι καινοτόμο για πολλούς κλάδους.

Εξαρτήματα

Έξυπνη κεφαλή λέιζερ με αυτόματη εστίαση

Ψύξη: Τόσο ο φακός ευθυγράμμισης όσο και η ομάδα φακών εστίασης διαθέτουν σύστημα ψύξης. Επιπλέον, το ακροφύσιο ροής αέρα ψύξης προστατεύει αποτελεσματικά το ακροφύσιο και τα κεραμικά εξαρτήματα, παρατείνοντας τον χρόνο λειτουργίας.
Διάφραγμα 35 mm: Μειώνει αποτελεσματικά τις παρεμβολές από το διάχυτο φως.
Αυτόματη εστίαση: Λειτουργεί χωρίς χειροκίνητη παρέμβαση, με ταχύτητα εστίασης έως 10 m/min και επαναληψιμότητα περίπου 50 μm.

Συγκολλημένη βάση από χαλύβδινες πλάκες μεγάλου πάχους

Η βάση κατασκευάζεται από συγκολλημένες πλάκες ανθρακούχου χάλυβα υψηλής ποιότητας, προσφέροντας μεγαλύτερη σταθερότητα και αντοχή στον χρόνο σε σύγκριση με μια συμβατική βάση από συγκολλημένους σωλήνες. Υποβάλλεται σε ανόπτηση ανακούφισης τάσεων στους 600 °C, ώστε να αποκτά υψηλή δομική ακαμψία, να περιορίζεται η παραμόρφωση και να μειώνονται οι κραδασμοί, συμβάλλοντας στην ακρίβεια της κοπής.

Δοκός από αλουμίνιο αεροπορικού τύπου

Διακρίνεται για την αντοχή στη διάβρωση, το χαμηλό βάρος και την υψηλή ακαμψία της, επιτρέποντας την κίνηση με υψηλή ταχύτητα κατά την κοπή με λέιζερ.
Παρουσιάζει εξαιρετική συμπεριφορά κατά την κίνηση, με αντοχή στη στρέβλωση, την ανατροπή και την παραμόρφωση, συμβάλλοντας σε μεγαλύτερη ακρίβεια κοπής.

Σύστημα ελέγχου κοπής λέιζερ Weihong LS1500/LS3000

Το σύστημα ελέγχου Weihong είναι λογισμικό για την κοπή επίπεδων μεταλλικών φύλλων με λέιζερ. Υποστηρίζει αρχεία AI, DXF και PLT, καθώς και τυποποιημένο κώδικα G που παράγεται από προγράμματα όπως τα Mater Cam, Type3 και Wentai.

Εκτός από τις βασικές λειτουργίες επεξεργασίας και διάταξης των σχεδίων, επιτρέπει την προεπισκόπηση της σειράς κοπής. Διαθέτει επίσης βάση δεδομένων υλικών, από την οποία μπορούν να φορτωθούν απευθείας οι προδιαγραφές. Οι χειριστές μπορούν να ελέγχουν εύκολα το σύστημα μέσω ασύρματου χειριστηρίου ή σύνδεσης Ethernet.

Βίντεο

Χαρακτηριστικά

Η αυτόματη μηχανή κοπής ρολού με λέιζερ οπτικών ινών επιτρέπει συνεχή αυτοματοποιημένη επεξεργασία, αυξάνοντας την παραγωγικότητα κατά 50% σε σύγκριση με την παραδοσιακή διάτρηση. Είναι κατάλληλη για μεταλλικά ρολά πάχους 0,5–2 mm και χρησιμοποιείται ευρέως σε βασικούς κλάδους της βιομηχανίας. Στην αυτοκινητοβιομηχανία παράγει εξαρτήματα αμαξώματος, πλαισίου και περιβλήματα κινητήρα· στον ηλεκτρολογικό εξοπλισμό επεξεργάζεται ηλεκτρικούς πίνακες διανομής και περιβλήματα μετασχηματιστών. Εφαρμόζεται επίσης στην κατασκευή αεραγωγών και σε άλλους βιομηχανικούς τομείς.
